UR-01

UR-01

Toto relé se vyplatí mít v brašně, protože umožní řešit širokou řadu úloh. Má galvanicky i bezpečnostně oddělené přepínací kontakty pro spínání silových zátěží 230 V AC/16 A, které lze využít v některém z osmi volitelných režimů.

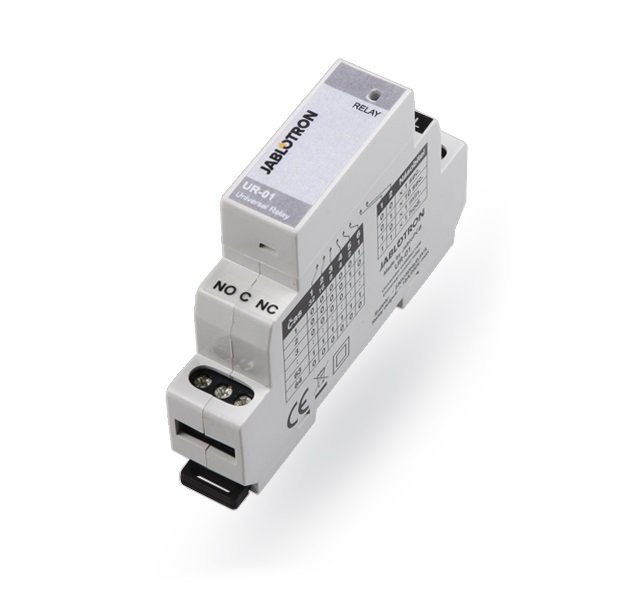

UR-01 Univerzální relé na DIN lištu

Relé je určeno pro montáž na DIN lištu a jeho vlastnosti se nastavují přepínači pod krytkou.

Nabízí 8 funkcí:

  • Spínací relé – běžné relé NO/NC
  • Bistabilní relé – například pro ovládání světel z více míst pomocí tlačítek
  • Bistabilní relé s omezením času – například k ovládání světel z více míst (světlo ale nezůstane svítit déle než nastavenou dobu)
  • Zpožděné odepnutí – například pro doběh ventilátoru
  • Zpožděné sepnutí – rozběh elektromotoru v režimu hvězda - trojúhelník
  • Impulz náběžnou hranou – zapnutí spotřebiče na určenou dobu
  • Impulz sestupnou hranou – např. pro zapnutí ventilátoru po vypnutí světel
  • Pravidelné impulzy – v nastavené periodě sepne na 10min – např. pro pravidelné zahřívání sušícího žebříku v koupelně

Technické parametry

Napájení 230 V AC / 50 Hz, zařízení třídy ochrany II.
Vlastní příkon 0,3 W / max. 0,8 W
Vstup A 230 V AC
Zatížitelnost kontaktů silového relé
(galvanicky odděleny od ovládacích svorek) třída ochrany II:
Maximální spínané napětí 250 V AC/24 V DC
Odporová zátěž (cosφ=1) max.16 A
Indukční, kapacitní zátěž (cosφ=0,4) max. 8 A
Halogenové osvětlení max. 1000 W
Stejnosměrný DC 384 W
Minimální DC spínaný výkon 0,5 W
Průřez připojovaných vodičů max. 2x 1,5 mm2; max. 1x 2,5 mm2
Rozměry 18 x 90 x 65 mm, 1 DIN modul
Rozsah pracovních teplot -10 až + 40 °C
Krytí IP20, IP40 pro přední panel (ČSN EN 60529)
Rozměry 18 x 90 x 65 mm, 1 DIN modul
Rozsah pracovních teplot -10 až + 40 °C
Ve shodě s ČSN EN 60947-6-1, ČSN EN 61000-6-1, ČSN EN 50581.
